پایپ جکینگ چیست؟
مدیر سایت | دوشنبه, ۳ فروردين ۱۳۹۴، ۰۳:۴۸ ب.ظ

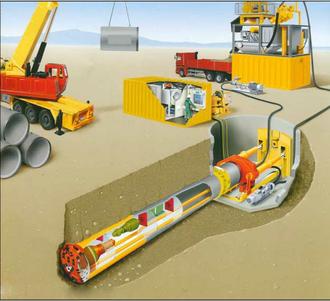

پایپ جکینگ یک تکنیک پیشرفته جهت نصب لوله های زیرزمینی ، کانالها و لوله های مخصوص برق و مخابرات می باشد . همزمان با راندن لوله های مخصوص توسط جکهای هیدرولیکی بسیار قوی ، عملیات حفاری نیز درون شیلد و در جلوی لوله پیشرو صورت می پذیرد . این روش یک خط لوله انعطاف پذیر ، مقاوم و آب بند همانند یک تونل ایجاد می کند .
از نظر تئوری هیچگونه محدودیتی برای طول مسیر لوله رانی توسط پایپ جکینگ وجود ندارد ، با این حال ملاحظات علمی ، مهندسی و اقتصادی ممکن است در عمل محدودیتهایی را بوجود آورند . می توان با این روش مسیرهایی به طول چندین متر ، بصورت مسیر مستقیم یا مسیر منحنی و یا ترکیبی از این دو اجرا کرد .
حالتهای مختلف سیستمهای حفاری شامل حفاری دستی ( Hand Shield ) و روش ماشینی ( Mechanical Shield ) می باشد . قطر لوله های قابل رانش جهت نصب توسط این سیستم از 150 میلیمتر تا 3000 میلیمتر بوده و در عین حال تلورانس سازه ای این سیستم با سایر روشهای تونل زنی قابل رقابت است ، همچنین در مقایسه با تونلهای سگمنتال خاک برداری و حفاری کمتری داشته و در نتیجه تثبیت خاک را بهم نریخته و احتمال رانش زمین را به حداقل می رساند . روشهای حفاری مکانیکی شبیه روشهایی است که در سایر تونل زنی ها مورد استفاده قرار می گیرد . غلافها ، حفارها و محافظ جلویی لوله برای شرایط متنوعی از خاک قابل طراحی می باشد .
از نظر تئوری هیچگونه محدودیتی برای طول مسیر لوله رانی توسط پایپ جکینگ وجود ندارد ، با این حال ملاحظات علمی ، مهندسی و اقتصادی ممکن است در عمل محدودیتهایی را بوجود آورند . می توان با این روش مسیرهایی به طول چندین متر ، بصورت مسیر مستقیم یا مسیر منحنی و یا ترکیبی از این دو اجرا کرد .
حالتهای مختلف سیستمهای حفاری شامل حفاری دستی ( Hand Shield ) و روش ماشینی ( Mechanical Shield ) می باشد . قطر لوله های قابل رانش جهت نصب توسط این سیستم از 150 میلیمتر تا 3000 میلیمتر بوده و در عین حال تلورانس سازه ای این سیستم با سایر روشهای تونل زنی قابل رقابت است ، همچنین در مقایسه با تونلهای سگمنتال خاک برداری و حفاری کمتری داشته و در نتیجه تثبیت خاک را بهم نریخته و احتمال رانش زمین را به حداقل می رساند . روشهای حفاری مکانیکی شبیه روشهایی است که در سایر تونل زنی ها مورد استفاده قرار می گیرد . غلافها ، حفارها و محافظ جلویی لوله برای شرایط متنوعی از خاک قابل طراحی می باشد .
از نظر تئوری هیچگونه محدودیتی برای طول مسیر لوله رانی توسط پایپ جکینگ وجود ندارد ، با این حال ملاحظات علمی ، مهندسی و اقتصادی ممکن است در عمل محدودیتهایی را بوجود آورند . می توان با این روش مسیرهایی به طول چندین متر ، بصورت مسیر مستقیم یا مسیر منحنی و یا ترکیبی از این دو اجرا کرد .
حالتهای مختلف سیستمهای حفاری شامل حفاری دستی ( Hand Shield ) و روش ماشینی ( Mechanical Shield ) می باشد . قطر لوله های قابل رانش جهت نصب توسط این سیستم از 150 میلیمتر تا 3000 میلیمتر بوده و در عین حال تلورانس سازه ای این سیستم با سایر روشهای تونل زنی قابل رقابت است ، همچنین در مقایسه با تونلهای سگمنتال خاک برداری و حفاری کمتری داشته و در نتیجه تثبیت خاک را بهم نریخته و احتمال رانش زمین را به حداقل می رساند . روشهای حفاری مکانیکی شبیه روشهایی است که در سایر تونل زنی ها مورد استفاده قرار می گیرد . غلافها ، حفارها و محافظ جلویی لوله برای شرایط متنوعی از خاک قابل طراحی می باشد .
حالتهای مختلف سیستمهای حفاری شامل حفاری دستی ( Hand Shield ) و روش ماشینی ( Mechanical Shield ) می باشد . قطر لوله های قابل رانش جهت نصب توسط این سیستم از 150 میلیمتر تا 3000 میلیمتر بوده و در عین حال تلورانس سازه ای این سیستم با سایر روشهای تونل زنی قابل رقابت است ، همچنین در مقایسه با تونلهای سگمنتال خاک برداری و حفاری کمتری داشته و در نتیجه تثبیت خاک را بهم نریخته و احتمال رانش زمین را به حداقل می رساند . روشهای حفاری مکانیکی شبیه روشهایی است که در سایر تونل زنی ها مورد استفاده قرار می گیرد . غلافها ، حفارها و محافظ جلویی لوله برای شرایط متنوعی از خاک قابل طراحی می باشد .
