دیوار بنتونیتی آب بند

برای جلوگیری از نفوذ و هدر رفت جریان آب زیر زمینی در پی سدها از فرایند تزریق در خاک های نفوذپذیر و سنگ و خاک استفاده می کنند. مصالح تزریقی متنوع اند و می توانند ترکیبی از سیمان، سیمان و خاک یا مواد شیمیایی باشند. انتخاب نوع دوغاب به تخلخل و ساختار زمین شناسی، سرعت جریان آب و مقاومت فشاری نهایی بخش های تزریق شده بستگی دارد و عملیات تزریق دارای پیچیدگی خاصی می باشد. میزان نفوذپذیری و از طرفی نیاز خاک مورد نظر به مقدار مورد نیاز جهت تحکیم نیازمند آزمایش های زمین شناسی زیر نظر مهندس طراح ژئوتکنیک دارد .در پروژه های سدسازی برای این که جلوی فرار آب های نشتی از زیر بدنه سد را بگیرند باید پی سد را در برابر آب در حد قابل قبول نفوذ ناپذیر نمایند. فرایند نفوذ ناپذیری کردن به وسیله تزریق به لایه های زیر پی سد در زیر هسته رسی انجام می شود که به احداث پرده آب بند یا پرده تزریق معروف می باشد.

دیوار دیافراگمی بتنی

دیوار دیافراگمی یک تکنیک مورد استفاده برای ساخت دیوار بتن مسلح در مناطق زمین نرم نزدیک به آب یا با سطح آب زیرزمینی بالاتر از سطح زمین است.

این تکنیک معمولا برای ساخت دیافراگم (مسدود کردن آب) دیواره های تونل ها و گودهای روباز اطراف آن، و برای پی ریزی شالوده استفاده می شود.

ترانشه در تمام مدت پر از دوغاب بنتونیت میباشد که هدف از آن مقابله با فشار جانبی خاک است.

می توانید از دو طریق این محصول را خریداری کنید

 ( پیشنهاد ما زرین پال )

شمع های نگهبان در مکانیک خاک

در بسیاری از پروژه های ساختمانی لازم است که زمین به صورتی خاکبرداری شود که جداره های آن قائم یا نزدیک به قائم باشد. این کار ممکن است به منظور احداث زیر زمین ، کانال ، منبع آب و .. صورت گیرد. فشار جانبی وارد بر این جداره ها ناشی از رانش خاک بر اثر وزن خود آن ، و نیز سر بار های (surcharge) احتمالی روی خاک کنار گود می باشد. این سربارها می توانند شامل خاک بالاتر از تراز افقی لبه ی گود ، ساختمان مجاور ، بارهای ناشی از بهره برداری از معابر مجاور و ... باشند. به منظور جلوگیری از ریزش ترانشه و تبعات منفی احتمالی ناشی از این خاکبرداری ، سازه های موقتی را برای مهار ترانشه اجرا می کنند که به آن سازه های نگهبان (retaining structures;support systems) می گویند.

یکی از سازه های نگهبان در مکانیک خاک شمع های ردیفی یا سرباز میباشد.

می توانید از دو طریق این محصول را خریداری کنید

( پیشنهاد ما زرین پال )

کنترلهای طراحی گود

عمق شمع های کوبیده شده پیرامون گود از کف گود باید حداقل به میزان 4/1 طول شمع باشد(م.7، کنترل گسیختگی چرخشی). این مقدار در جزوه " ژئوتکنیک و گود برداری برای ارتقا پایه نظام" 1.25 تا 1.35 ارتفاع گود پیشنهاد شده است. به نظر میرسد مقادیر پیشنهادی برای سپر پای مفصلی توصیه شده است. برای سپرهای فولادی این نسبت از 0.3 تا 3.5 پیشنهاد شده است (Steel Sheet Piling, Design Manual,USS). در این خصوص باید به سربار اطراف گود نیز توجه کرد.

-



کنترل ها:

-         اثرات جابجایی و دوران سازه نگهبان بر سازه ها و تاسیسات نگهداری شده(حداکثر 2 سانتیمتر در تراز کف پی مجاور؛ م.7)

-         نشست زمین های اطراف گود

-         تورم؛ بالازدگی و جوشش کف گود

-         ظرفیت باربری خاک کف گود (ناپایداری کف گود ناشی از تورم)

-          عمق شمع های کوبیده شده.

-         منظور کردن اثرات زلزله در پایداری بلند مدت گود.

-         اثرات آب های زیر زمینی شامل: تاثیر در مقاومت خاک اطراف سازه، با وارده ناشی از آن، تراوش آب و جوشش، تاثیر بر عملیات اجرایی، کنترل تراوش و زهکشی آب، بالا آمدن تراز  آب زیر زمینی و اثرات آن.

-         پایش تغییر شکل­ها و حرکات زمین، سیستم مهاری و سازه­های اطراف و کنترل فرضیات طراحی.

پایدارسازی با تکنیک های بیومهندسی

روشهای بیوتکنیکی

روشهای بیوتکنیکی روشهایی مقرون به صرفه، جالب و دارای سازگاری با محیط می باشند که در آنها از ترکیبی از پوشش زنده و نیز اجزاء سازه ای استفاده می گردد.
در ارتباط با سازه های مورد استفاده بایستی به نکات زیر توجه شود :
1) هماهنگی سازه با محیط
2) استفاده از سازه هایی که حداقل به هم­خوردگی را در محل ایجاد نمایند و پوشش گیاهی منطقه را حفظ کنند.
3) استفاده از گابیونهای پرشده از سنگهای محلی
4) استفاده از الوار و جعبه های بلند در مناطق جنگلی ، جهت هماهنگی با محیط اطراف
5) قابلیت همراهی پوشش گیاهی داخل سازه با اطراف سازه
متداول ترین تکنیک های بیوتکنیکی تثبیت شیب ، عبارتند از :دیوار پلکانی دارای پوشش گیاهی ، تشکهای گابیونی دارای پوشش گیاهی ، دیوار سنگی دارای پوشش گیاهی ، دیوار صندوقی دارای پوشش گیاهی و شبکه حجره ای گیاهی

1-3 مقدمه
استفاده از شیوه های بیولوژیکی جهت پایدارسازی شیب های ناپایدار، گرچه دیرتر از روشهای ساختمانی مطرح گردیده اند، اما امروزه بسیار مورد توجه قرار گرفت هاند.
پوشش گیاهی ضمن اینکه به تنهایی به عنوان یک روش پایدارسازی بکار برده می شوند، می توانند جهت طولانی نمودن عمر مفید سایر سازه های فنی مطرح گردند . همچنین می توان پوشش گیاهی بومی در محل طرح، عمر پروژه را طولانی و حتی دائمی نمود . روشهای ب یومهندسی اگرچه ممکن است از نظر تاثیر جنبه حفاظتی، پایدارسازی و منظرسازی نسبت به سازه های مکانیکی زمان طولانی تری را بخود اختصاص دهند، اما غالبًا ارزانتر و بادوام تر می باشند و می توانند بصورت تلفیقی در کنار سایر روشهای پایدارسازی و یا به صورت مجزا بکار رو ند. در این مبحث ضمن اشاره کلی به نقش پوشش گیاهی در پایداری دامنه، شیوه های بیومهندسی بطور خاص مورد بررسی قرار م یگیرد.
2-3 اثرات مثبت و منفی پوشش گیاهی در پایدارسازی دامنه  ها

اصول گودبرداری و ایمنی گود

یکی از مسائل مهم در ساخت و سازه‌های شهری، ایجاد پایداری‌ مناسب در هنگام تخریب،گودبرداری و اجرای سازه‌ی نگهبان است. عدم رعایت مسائل فنی و ایمنی درتخریب، گودبرداری و ساخت سازه‌های نگهبان باعث تخریب برخی ساختمان‌های مجاور گودبرداری در ساخت و ساز‌های شهری شد‌ه‌است. یکی از متداول‌ترین انواع سازه‌های نگهبان، "دیوار‌های توکار" است. در این نوع سازه‌ی نگهبان نیروی فعال خاک به یک دیوار نازک منتقل می‌گردد و دیوار از طریق ستون‌هایی که در فواصل معینی در آن قرار دارد، نیرو‌ها را به مهاربند، دستک و پشت‌بند منتقل می‌کند. تکیه‌گاه مهاربند که در خاک قرار دارد به کمک نیروهای رانش مقاوم خاک، در برابر نیروهای مهاربند و در نتیجه نیروهای فعال خاک وارد بر دیواره‌ی مقابله می‌نماید. معمولاً دیوارها از جنس بتن مسلح، صفحه‌های فلزی یا الوارمی‌باشند. آنچه که دراین مقاله بدان می‌پردازیم، پیشنهاد برخی دستورالعمل‌های فنی و ایمنی لازم در اجرای دیوار‌های متداول بتنی با پشت بند‌های خرپایی است که برای حفاظت گود‌های ایجاد شده درمجاورت ساختمان‌های قدیمی‌فاقد عناصرمناسب مقاوم دربرابر نیرو‌های ثقلی و جانبی اجرا می‌گردد. دراین مقاله عناصری که باید در سازه‌ی نگهبان طرح شوند و همچنین مسائل ایمنی که لازم است در هنگام طراحی پیش‌بینی گردد و نیز دستورالعمل‌های قبل، در حین و بعد از گودبرداری و اجرای سازه‌ی نگهبان، پیشنهاد و اشکالات عمده و مشترکی که عامل ایجاد تخریب ساختمان‌های مجاور گودبرداری بوده طرح و بررسی شده‌است.

روشهای ارتعشی اصلاح خاک در برابر روانگرایی

در خلال زلزله ممکن است خاک رفتار نامطلوبی داشته باشد. افزایش فشار آب حفره ای به خصوص میتواند به تغییر شکلهای بزرگی منجر شود. روشهای اصلاح خاک سعی در کاهش تمایل خاک بهه روانگرایی و افزایش پایداری خاک میشوند. روش تراکم ارتعاشی از جمله روشهایی است که سبب افزایش چگالی خاک میشود.

دستور ایمنی در حفاری و گودبرداری

این دستورالعمل توسط سازمان آب وفاضلاب تهیه گردیده است.

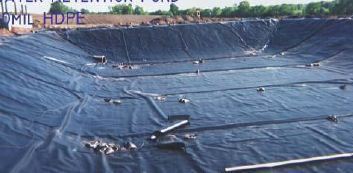

روشهای آب بندی گود

روشهای مختلف آب بندی گود از جمله واتر استاپ ها، ژئوممبرین ها و پمپاژ از جاه در این فایل آورده شده است.

روش میخکوبی یا نیلینگ برای مهار جانبی خاک

در این فایل روشهای پایدارسازی گود با تاکید بر روش میخکوبی ارائه شده اند که در فرمت پی دی اف میباشد.
